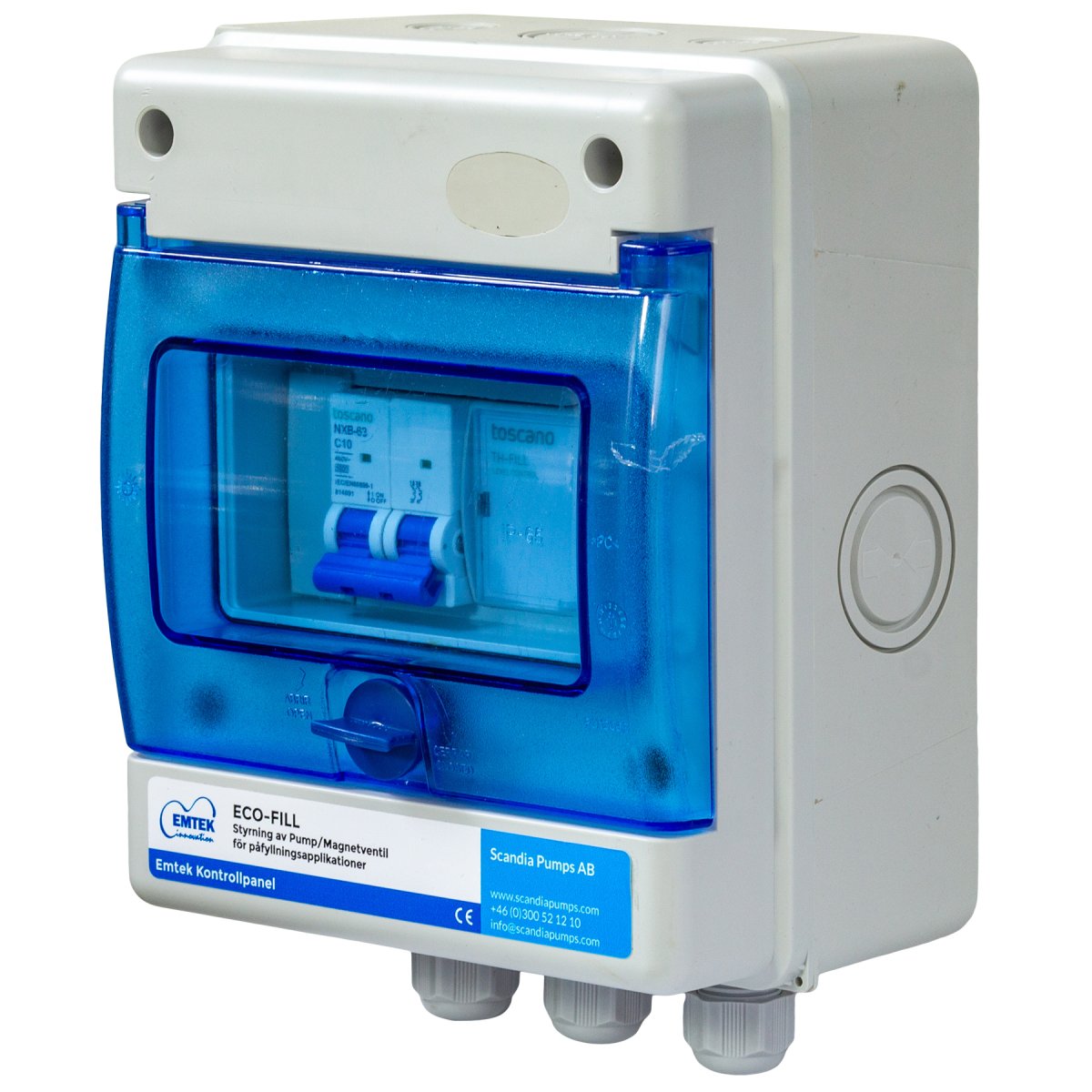

Kontrollpanel med givare för tankpåfyllning

Beskrivning

Denna kontrollpanel med givare för tankpåfyllning används för att styra påfyllning av tankar eller bassänger med hjälp av antingen pump eller magnetventil. Systemet är utrustat med givare som övervakar vätskenivån och säkerställer att påfyllningen sker automatiskt och tillförlitligt.

Nivåstyrningen sker genom tre elektroder i den mottagande tanken:

• en elektrod fungerar som funktionsjord,
• en markerar startnivån,
• även en anger stoppnivån.

När vätskenivån sjunker under startnivån aktiverar modulen påfyllningsfunktionen och skickar en signal för att starta påfyllningen. I stället för elektroder kan man även använda en eller två vippor, beroende på behov.

Påfyllningen kan ske på två sätt:

1. Direkt via magnetventil – spolen ska vara anpassad för 24 VAC.

2. Via pumpstyrning – genom den potentialfria reläutgången.

Observera att kablar inte ingår. Vi rekommenderar att använda enkelledare av typen H07V-K mellan elektroderna och kontrollpanelen för bästa funktion och säkerhet.

Pumpen kan startas direkt (upp till 5 A, 230 VAC) eller via en extern kontaktor, som finns som tillval.

Vidare för att skydda utrustningen mot fukt har kapslingen skyddsklass IP66. Dessutom finns separata kabelgenomföringar för matning, pump eller magnetventil samt givare, vilket underlättar installationen.

Kort sagt :

• Påfyllning av tank eller bassäng
•  Styrs av nivågivare i mottagande tank
• Styrning av magnetventil eller pump
• 230Vac, för 24Vac magnetventil, 1 reläutgång
  230V 5A, 3st elektroder ingår
